1,5–2 m veidams, 3–4 m perimetrui: kamerų montavimo aukštis savininkams

Optimalus kamerų montavimo aukštis priklauso nuo tikslo ir dažnai yra tarp žemesnio ir aukštesnio diapazono, nustatomo pagal konkrečius stebėjimo poreikius. Veidams atpažinti geriausia rinktis 1,5–2 m, perimetrui stebėti tinka 3–4 m, o transporto priemonių numeriams nuskaityti reikia žemesnės, apie 1–1,5 m padėties. Šie diapazonai koreguojami pagal apšvietimą, kameros raišką ir objektyvo tipą, apie kurį skaitysite žemiau.

Trumpai:

• Kameros veidų atpažinimui geriausia montuoti 1,5–2 metrais, o perimetrui – 3–4 metrų aukštyje, priklausomai nuo apšvietimo ir raiškos.
• Norint maksimaliai sumažinti aklijų zonas, svarbu derinti kameros kampą ir aukštį, paliekant bent 10–15 proc. persidengimą tarp regėjimo laukų.
• Skirtingi kamerų tipai ir objektyvai reikalauja kitokio montavimo aukščio, pavyzdžiui, kupolinės kameros dažniausiai montuojamos 2,5–3,5 metro, o PTZ – 4–6 metrų aukštyje.
• Montuojant kamerą svarbu atsižvelgti į apšvietimo sąlygas ir sezoninius oro poveikio veiksnius, kad vaizdas išliktų aiškus tiek dieną, tiek naktį.
• Profesionali konsultacija ir įrengimo planavimas padeda išvengti dažniausiai pasitaikančių klaidų, pavyzdžiui, montuoti per aukštai ar per žemai, ir užtikrina optimalų stebėjimo efektyvumą.

Turinys

• Optimalus kamerų aukštis pagal paskirtį: veidai, perimetras, numeriai
• Kampas, persidengimas ir aklųjų zonų valdymas
• Kaip kameros tipas ir objektyvas keičia idealų montavimo aukštį
• Montavimo, apsaugos nuo vandalizmo ir priežiūros patarimai
• MB Redpcline Servisas patirtis parenkant tinkamą aukštį
• Kamerų montavimo aukščio standartai ir teisės aktų reikalavimai Lietuvoje
• Kaip apšvietimas ir oro sąlygos veikia aukščio pasirinkimą
• Dažniausios klaidos montuojant per aukštai arba per žemai
• Kaip tiksliai matuoti ir patikrinti montavimo aukštį
• Ką iš tikrųjų reikia žinoti prieš montuojant kamerą
• Kaip užsisakyti profesionalų kamerų montavimą
• Šaltiniai

Optimalus kamerų aukštis pagal paskirtį: veidai, perimetras, numeriai

Kamerų montavimo aukštis niekada nebūna universalus skaičius. Jis kinta pagal tai, ką norite pamatyti, ir kaip toli objektas bus nuo objektyvo. Kuo aukščiau kamera, tuo platesnė aprėptis, bet tuo mažiau detalių lieka veiduose. Kuo žemiau, tuo daugiau smulkmenų, bet tuo lengviau kamerą pasiekti ir sugadinti.

Praktikoje nusistovėję keli aiškūs orientaciai:

• 1,5–2 metrai – geriausias aukštis veidų atpažinimui ir identifikacijai. Toks aukštis dažnai leidžia fiksuoti akis, veido bruožus ir mimiką efektyviau, nes objektas patenka arčiau kadro centro, o ne į kraštus.
• 3–4 metrai – optimalu perimetro stebėjimui, kur svarbiau aprėpti platesnį plotą nei įžiūrėti veido detales. Tokiu aukščiu sumažėja tikimybė, kad krūmas, automobilis ar praeivis užstos vaizdą.
• 1–1,5 metro arba speciali kampinė padėtis – tinka transporto priemonių numeriams, nes numerio lentelė turi būti fotografuojama beveik tiesiu kampu, o ne iš viršaus žemyn.
• 2–2,5 metrai – dažniausiai naudojama patalpų viduje, kur atstumas iki objekto trumpas ir svarbiau matyti veidą prie durų nei plotį.

Verta pastebėti: šie skaičiai daromi prielaidą, kad kamera turi standartinį (ne itin siaurą ar itin platų) objektyvą. Kai raiška aukšta (4 MP ir daugiau), galima montuoti aukščiau ir vis tiek išlaikyti atpažįstamus veidus, nes skaitmeninis mastelio didinimas nesugadina tiek daug detalių. Vaizdo stebėjimo kamerų išdėstymo vadove nurodoma, kad veidams fiksuoti optimalus aukštis dažnai yra apie 1,5–2 metrų, o perimetrui rekomenduojama montuoti kameras aukščiau, paprastai 3–4 metrų, kad sumažėtų kliūčių įtaka. Prastas apšvietimas naktį taip pat verčia rinktis žemesnį aukštį, kad infraraudonųjų spindulių šviesa geriau apšviestų objektą.

Kampas, persidengimas ir aklųjų zonų valdymas

Aukštis pats savaime nieko neišspręs, jei kamera nukreipta blogu kampu. CCTV praktikoje rekomenduojama palenkti kamerą žemyn apie 30–45 laipsnių, kad būtų užfiksuoti veidai ir sumažėtas apšvietimo iš už objekto poveikis, kai saulė ar lempa šviečia tiesiai į objektyvą, rodo tas pats vadovas. Horizontalią orientaciją verta rinktis ilgiems, siauriems plotams, pavyzdžiui, privažiavimo keliui ar tvoros linijai, kur svarbiau aprėpti ilgį nei gylį.

Planuodami keleto kamerų sistemą, laikykitės kelių žingsnių:

1. Nustatykite objektyvo lauko (FOV) kampą kiekvienai kamerai gamintojo specifikacijoje.
2. Apskaičiuokite, kur du gretimų kamerų regėjimo laukai susikerta, ir palikite bent 10–15 % persidengimo, kad nebūtų tarpo tarp jų aprėpties zonų.
3. Pažymėkite vietas, kur aukštis, atstumas ir kampas kartu sukuria aklą zoną, dažniausiai tiesiai po kamera ar už didelio objekto.
4. Perkelkite arba pakelkite kamerą, jei aklinoji zona krenta ant įėjimo, vartų ar automobilio stovėjimo vietos.

Kieme dažna klaida yra montuoti vieną kamerą per aukštai virš vartų, tikintis, kad ji „viską pamatys“. Realybėje toks sprendimas sukuria negyvą zoną tiesiai prie vartų mechanizmo, kur dažniausiai ir vyksta bandymai patekti į teritoriją. Geriau įrengti dvi kameras skirtingu kampu su persidengimu, nei vieną per aukštai pakeltą.

Profesionalus patarimas: Prieš gręždami skylę sienoje, pakelkite kamerą ranka į numatytą aukštį ir pažiūrėkite per telefono ekraną, ką ji realiai mato. Dešimt minučių testavimo išgelbsti nuo pakartotinio montavimo.

Kaip kameros tipas ir objektyvas keičia idealų montavimo aukštį

Skirtingi kamerų tipai reikalauja skirtingo aukščio net tam pačiam tikslui. Dome (kupolinė) kamera dažniausiai montuojama ant lubų ar palubės, 2,5–3,5 m aukštyje, ir tinka patalpoms bei įėjimams, kur reikia diskretiško, sunkiai pastebimo sprendimo. Bullet (cilindrinė) kamera paprastai kabinama ant sienos 3–4 m aukštyje ir geriausiai atlieka perimetro ar ilgo koridoriaus stebėjimą, nes jos forma leidžia tiksliai nukreipti kampą. PTZ (pasukama, priartinama) kamera montuojama aukščiausiai, dažnai 4–6 m, nes ji gali pati keisti kampą ir priartinti vaizdą, kompensuodama didesnį atstumą.

Objektyvo pasirinkimas veikia lygiai taip pat stipriai kaip ir kameros korpuso tipas:

• Siauras (tele) objektyvas leidžia stebėti iš didesnio atstumo, bet turi mažesnį regėjimo lauką, todėl reikia tikslesnio nukreipimo ir dažniau tinka aukštesniam montavimui.
• Plataus kampo objektyvas aprėpia daugiau ploto iš žemesnio aukščio, tačiau tolimi objektai kadro pakraščiuose tampa neįskiriami.
• Kintamo židinio nuotolio (varifokalinis) objektyvas leidžia koreguoti aprėptį po montavimo, todėl aukščio pasirinkimas tampa mažiau kritiškas.
• Naktinio matymo diapazonas ribotas, dažniausiai 15–30 m, priklausomai nuo modelio, todėl aukštesnė kamera naktį gali tiesiog nebematyti to, kas vyksta jos pačios apačioje.

Prieš pirkdami įrangą, verta pasitikrinti, kaip išsirinkti apsaugos kamerą tinkamai pagal patalpos ar teritorijos ypatybes, nes objektyvas ir korpusas keičia visą aukščio skaičiavimą.

Montavimo, apsaugos nuo vandalizmo ir priežiūros patarimai

Teisingas aukštis yra ir apsaugos priemonė. Kamera, pasiekiama iš žemės ar nuo tvoros, gali būti nulaužta, apipurškiama dažais ar tiesiog pasukama į šalį per kelias sekundes.

• Rinkitės laikiklius su metaliniu korpusu ir paslėptu laidų kanalu, kad laidai nebūtų pjaustomi iš išorės.

• Aukštesnėse zonose (3 m ir daugiau) papildomas apsauginis gaubtas dažniausiai nebereikalingas, tačiau žemiau nei 2,5 m jis sumažina vandalizmo riziką.

• Prie durų ar garažo, kur žmonės natūraliai stovi arti, montuokite kamerą kiek įmanoma aukščiau leistino diapazono ribos, kad ranka jos nepasiektų.

• Po montavimo visada patikrinkite kampą dieną ir naktį, padarykite bandomąjį įrašą ir įsitikinkite, kad apšvietimas naktį nesukuria „balto disko“ efekto prie objektyvo.

Profesionalus patarimas: Kas 3–6 mėnesius patikrinkite, ar kamera nepasislinko dėl vėjo, ar objektyvas neapsitraukė voratinkliais, ir ar naktinio matymo diapazonas vis dar aprėpia norimą zoną. Sezoniniai augalų pokyčiai (medžių lapija vasarą) dažnai nustebina savininkus, kurie kamerą montavo žiemą.

MB Redpcline Servisas patirtis parenkant tinkamą aukštį

Redpcline projektuoja ir montuoja vaizdo stebėjimo kameras namams ir verslui, todėl aukščio parinkimas nėra teorinis skaičiavimas, o kasdienis darbas objekte. Įmonė siūlo specializuotas apsaugos sistemas su greitu reagavimu į kliento poreikius, o sprendimai apima ne tik kameras, bet ir signalizacijų sistemas bei išmaniąsias spynas.

Prieš montavimą apžiūrima teritorija, nustatomos aklosios zonos ir tik tada tvirtinama kamera konkrečiu aukščiu ir kampu. Toks metodas sumažina pakartotinio montavimo poreikį, o klientas nuo pirmos dienos gauna aprėptį, kuri realiai atitinka jo tikslą, ne bendrą šabloną iš instrukcijos knygelės.

Kamerų montavimo aukščio standartai ir teisės aktų reikalavimai Lietuvoje

Lietuvoje nėra vieno bendro teisės akto, kuris nustatytų konkretų vaizdo stebėjimo kameros montavimo aukštį privačiam namui ar verslui. Tai skiriasi nuo statinių aukščio matavimo, kuriam taikomi aiškūs kadastriniai reikalavimai, kaip aprašo Nacionalinė žemės tarnyba savo gairėse apie pastatų formavimą.

Vaizdo stebėjimo srityje svarbiau ne konkretus metrų skaičius, o Bendrojo duomenų apsaugos reglamento (BDAR) nuostatos: kamera neturi filmuoti kaimyno kiemo, viešo kelio ar erdvės, kurioje žmonės tikisi privatumo, be aiškaus teisinio pagrindo. Praktiškai tai reiškia, kad aukštis ir kampas turi būti parinkti taip, kad objektyvas fiksuotų tik jums priklausančią teritoriją ar jos artimą prieigą, o ne kaimynų langus ar bendro naudojimo takus.

Daugiabučių namų bendrijose ir komerciniuose pastatuose papildomai taikomos priešgaisrinės ir statybos normos, ribojančios, kur galima tvirtinti įrangą prie fasado. Prieš gręžiant sienas daugiabutyje, verta pasitikrinti bendrijos taisykles, o didesniuose objektuose, pvz., sandėliuose ar biuruose, montavimo aukštis dažnai derinamas su priešgaisrinės saugos ir praėjimo kontrolės sistemų projektu iš karto.

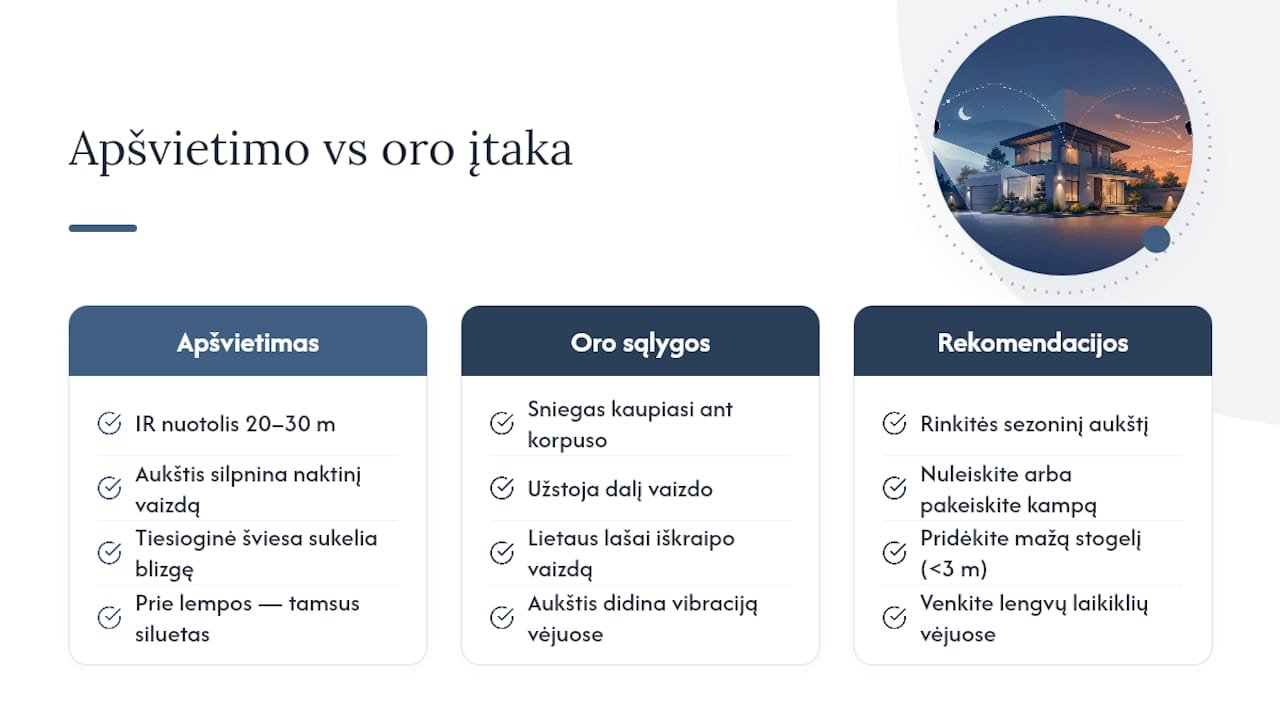

Kaip apšvietimas ir oro sąlygos veikia aukščio pasirinkimą

Aukštis, kuris idealiai veikia dieną, gali visiškai nepasiteisinti naktį. Infraraudonųjų spindulių apšvietimas turi ribotą veikimo nuotolį, dažniausiai iki 20–30 metrų, priklausomai nuo modelio, todėl kuo aukščiau ir toliau nuo objekto montuojama kamera, tuo silpnesnis naktinis vaizdas.

Prie gatvės žibinto ar automatinio lempos jutiklio esanti kamera turi kitą problemą: tiesioginė šviesa objektyve naktį sukuria stiprų blizgesį, dėl kurio veidas dingsta tamsiame siluete. Tokiu atveju geriau kiek nuleisti kamerą arba pakeisti kampą, kad šviesos šaltinis nebūtų tiesiai prieš objektyvą.

Oro sąlygos veikia kitaip. Sniegas, kuris kaupiasi ant kameros korpuso viršaus, dažnai užstoja dalį vaizdo, jei kamera montuota per žemai ir be jokio stogelio. Lietaus lašai ant objektyvo taip pat labiau iškraipo vaizdą žemesniame aukštyje, kur kritimo kampas didesnis. Vėjo ruožuose, ypač ant stiebų ar lengvų laikiklių, aukšta padėtis reiškia didesnę vibraciją, kuri naktinio įrašo metu sukuria neryškų vaizdą.

Praktinė taisyklė: rinkitės aukštį, kuris tinka jūsų vietovės sezoniniam apšvietimui, ne vien vasaros dienos šviesai, ir visada pridėkite nedidelį stogelį virš objektyvo, jei kamera montuota žemiau nei 3 metrai.

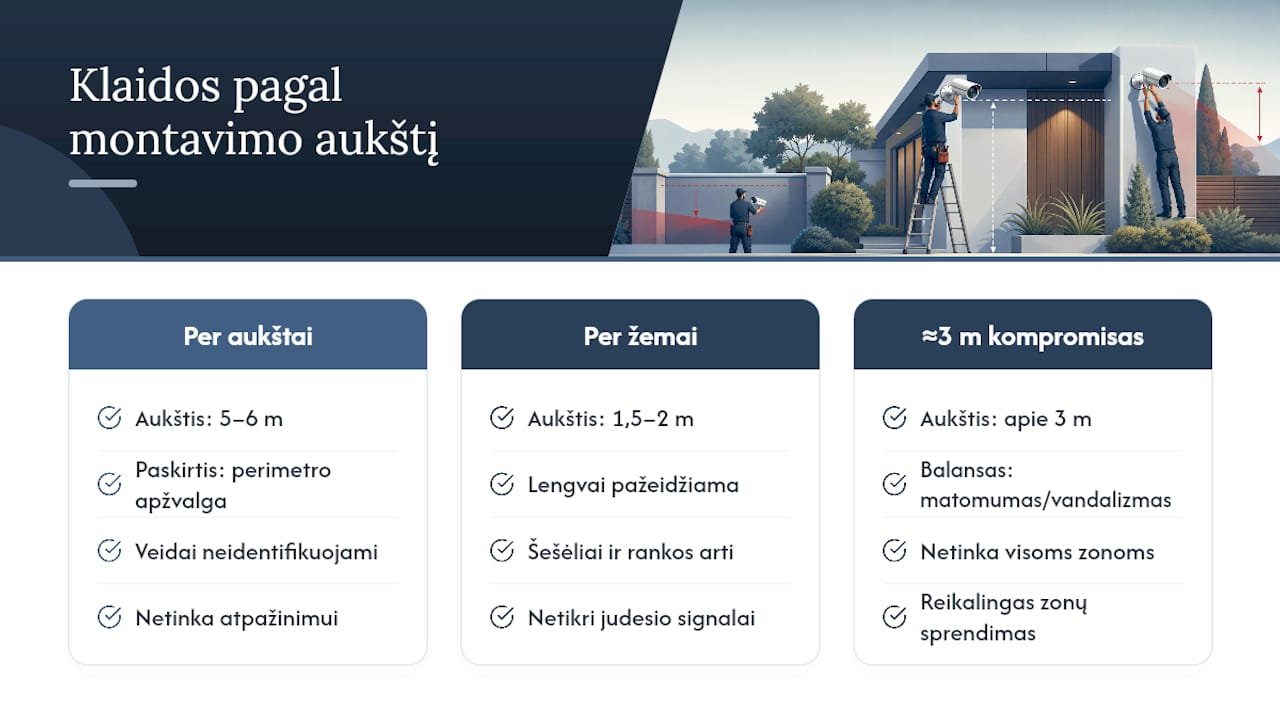

Dažniausios klaidos montuojant per aukštai arba per žemai

Per aukštas montavimas yra dažniausia klaida, kai savininkas nori „apsaugos nuo vandalizmo“ ir kamerą kelia iki 5–6 metrų aukščio. Rezultatas: veidai kadre virsta neatpažįstamais taškais, o teismui ar policijai pateiktas įrašas tampa bevertis kaip identifikacijos įrodymas. Toks aukštis tinka tik plataus perimetro apžvalgai, ne asmenų atpažinimui.

Per žemas montavimas kelia kitą problemą. Kamera 1,5–2 m aukštyje prie viešai pasiekiamos vietos tampa lengvu tikslu: ją galima paprasčiausiai pasukti, apipurkšti dažais ar nuplėšti. Be to, žemai montuota kamera dažnai fiksuoja praeivių šešėlius ar rankas per arti objektyvo, kas sukuria klaidingus judesio aptikimo signalus ir užpildo atmintį nereikalingais įrašais.

Trečia klaida, mažiau akivaizdi, yra vienodo aukščio taikymas visoms kameroms objekte, neatsižvelgiant į paskirtį. Tas pats 3 metrų aukštis, tinkamas perimetrui, prie įėjimo durų tampa pernelyg aukštas veidui atpažinti. Sensis rekomenduoja apie 3 metrų aukštį kaip kompromisą tarp matomumo ir apsaugos nuo vandalizmo gyvenamiesiems objektams, bet net šis kompromisas netinka visoms zonoms vienodai, atskiroms vietoms reikia individualaus sprendimo.

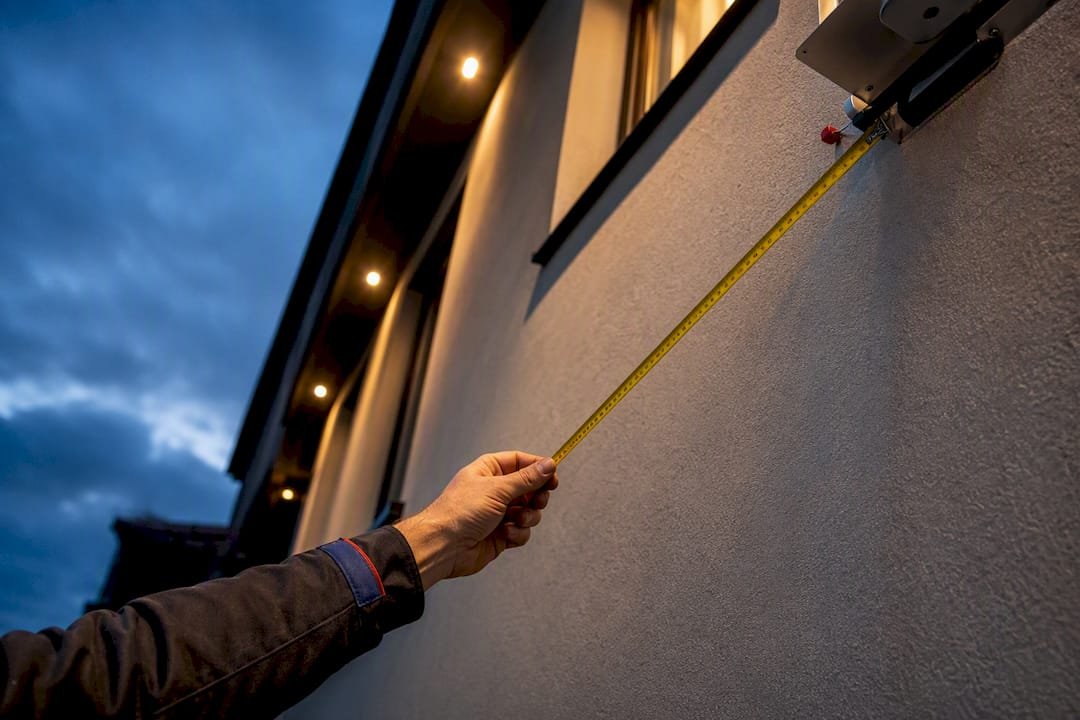

Kaip tiksliai matuoti ir patikrinti montavimo aukštį

Tikslus matavimas prasideda nuo paprasto įrankio: lazerinio atstumo matuoklio arba bent jau ilgo metro. Pažymėkite numatytą aukštį ant sienos prieš gręžimą, tada laikinai pritvirtinkite kamerą ant lipnios juostos ar rankomis ir patikrinkite vaizdą per programėlę.

Keli žingsniai, kurie sutaupo laiko:

• Pamatuokite atstumą nuo numatytos kameros vietos iki tolimiausio taško, kurį norite fiksuoti, ir palyginkite su objektyvo FOV specifikacija.
• Patikrinkite vaizdą skirtingu paros metu, ryte ir vakare, nes šešėliai keičia matomumą.
• Įsitikinkite, kad numatytas aukštis atitinka objektyvo kampą taip, kad veidas ar numeris patektų į vaizdo centrinį trečdalį, ne į kraštą.
• Po galutinio pritvirtinimo padarykite bandomąjį įrašą su žmogumi, kuris pravaikščioja pro kameros zoną, ir peržiūrėkite, ar veidas atpažįstamas.

Jei rezultatas netenkina, koreguokite kampą prieš keisdami aukštį, tai dažniausiai pigesnis ir greitesnis sprendimas nei kelti ar nuleisti visą laikiklį.

Ką iš tikrųjų reikia žinoti prieš montuojant kamerą

Dauguma straipsnių apie kamerų montavimą pateikia vieną „universalų“ skaičių ir tuo baigia. Realybė kitokia: teisingas aukštis priklauso nuo to, ką jūs asmeniškai laikote svarbiausiu įrodymu, jei kada nors reikės kreiptis į policiją. Jei jums svarbiausia atpažinti žmogų, aukštis ir kampas turi būti parinkti veidui, net jei tai reiškia mažesnę bendrą aprėptį.

Įprasta klaida, kurią matau vėl ir vėl, yra bandymas viena kamera „padengti visą kiemą“. Tokia kamera dažniausiai nepadaro nė vienos savo užduoties gerai, nei aprėpties, nei detalės. Geriau dvi ar trys kryptingai parinkto aukščio kameros nei viena universali, pastatyta pačiame aukščiausiame taške.

Prioritetas turėtų būti toks: pirma nustatykite, ką norite matyti (veidą, plotą ar numerį), tada rinkitės aukštį pagal tą tikslą, ir tik pabaigoje derinkite estetiką bei apsaugą nuo vandalizmo. Atvirkštinė tvarka, kai pirmiausia sprendžiama, kaip kamerą paslėpti, dažniausiai baigiasi bevertišku įrašu.

— Info

Kaip užsisakyti profesionalų kamerų montavimą

Jei visus šiuos skaičiavimus norite patikėti žmonėms, kurie tai daro kasdien, galima rinktis paslaugas, apimančias objekto apžiūrą, montavimo planą pagal konkrečius tikslus ir profesionalų pritvirtinimą su garantija.

Paslauga gali apimti situacijos įvertinimą vietoje, tinkamiausio kameros tipo ir aukščio parinkimą, patį montavimą ir vėlesnę techninę priežiūrą. Katalogo pavyzdžiai, tokie kaip MDATAGamer i5-6400 su RX 5600 XT, MDATAGamer i5-6400 su 512GB SSD ir Lenovo Legion 7 su RTX 3080, rodo, kad įmonės asortimentas apima ir vaizdo stebėjimui reikalingą techninę įrangą, ne tik pačias kameras. Norėdami sužinoti, kas konkrečiai tinka jūsų namui ar objektui, apžiūrėkite paslaugų sąrašą ir susisiekite dėl nemokamo pasiūlymo, prieš gręžiant pirmą skylę sienoje.
