Mikroklimatas įrangos patalpoje: kokia temperatūra ir drėgmė saugo techniką

Įrangos patalpoje siekite 18–27 °C ir santykinės drėgmės ribų, kurios neleidžia formuotis kondensatui. Tai IBM ir ASHRAE pagrindu suformuota rekomendacija, kuri tiesiogiai lemia įrangos tarnavimo laiką ir garantijos galiojimą. Peržengus šias ribas dažnėja gedimai, trumpėja komponentų amžius, o kartais nutrūksta ir gamintojo garantija. Jei nesate tikri, ką matuoti ir kaip, galima užsisakyti profesionalią mikroklimato problemų diagnozę ir sprendimų pasiūlymą.

Trumpai:

• Laikytis siauro 18–27 °C temperatūros intervalo yra būtina kritinei įrangai, nes peržengus šią ribą dažnėja gedimai ir trumpėja komponentų tarnavimo laikas.
• Saugesniam mikroklimatui rekomenduojama stebėti ir kontroliuoti santykinę drėgmę, siekiant išvengti kondensato susidarymo ir galimų korozijos problemų.
• Vien tik įprasta oro temperatūros patikra nėra pakankama; vietinio temperatūros skirtumo matavimas ir termovizijos įvertinimai leidžia anksti identifikuoti hot spot’us ar kylantį perkaitimą.
• Sprendimai mikroklimato valdymui apima oro srautų pertvarkymą, kontenerizaciją, free-cooling sistemų naudojimą ir, esant didelėms apkrovoms, skysčio aušinimą ar lokalius kondicionierių sprendimus.
• Patikrinkite sensorių išdėstymą, naudokitės profesionalia diagnoze ir reguliariai stebėkite įrangos temperatūrą, kad laiku nustatytumėte ir pašalintumėte potenciškai pavojingus mikroklimato pokyčius.

Turinys

• Temperatūros ir drėgmės normos: rekomenduojami ir leidžiami intervalai
• Kaip rasti hot spot’us, dulkes ir kondensacijos požymius?
• Kokie sprendimai realiai valdo mikroklimatą patalpoje?
• Kur montuoti sensorius ir kaip nustatyti aliarmus?
• Kokia priežiūra reikalinga kasdien, kas mėnesį ir kasmet?
• Ką dažniausiai daro blogai net patyrę prižiūrėtojai?
• Kaip užsakyti mikroklimato patikrą pas Redpcline
• Šaltiniai
• Dažniausiai užduodami klausimai

Temperatūros ir drėgmės normos: rekomenduojami ir leidžiami intervalai

Kalbant apie mikroklimatą įrangos patalpoje, egzistuoja du skirtingi skaičiai, kuriuos verta atskirti. Vienas yra rekomenduojamas diapazonas, kito ribose įranga veikia optimaliai ir be papildomos apkrovos. Kitas yra leidžiamas (allowable) diapazonas, kurio kraštuose įranga išgyvena, bet ne be nuolaidų patikimumui.

IBM aplinkos reikalavimų dokumentacija nurodo, kad rekomenduojama serverinių ir panašios elektronikos patalpų temperatūra yra 18–27 °C. Platesnis, leidžiamas intervalas priklauso nuo įrangos klasės (nuo A1 iki A4, taip pat B ir C klasės pagal ASHRAE lentelės skirstymą) ir kai kuriais atvejais siekia net 5–40 °C.

Skirtumas tarp šių dviejų skaičių ir yra praktinis pasirinkimas: ar rizikuoti ilgaamžiškumu vardan mažesnių energijos sąnaudų.

• Serverinės, įrašymo įrenginiai, kritinė elektronika: laikytis siauro 18–27 °C diapazono be nuolaidų.
• Mažiau kritinė įranga (perjungikliai, pagalbiniai moduliai): leidžiamas platesnis intervalas, jei trumpalaikis.
• Santykinė drėgmė: palaikyti tokį lygį, kad paviršių temperatūra nenukristų žemiau rasos taško, nes tada susidaro kondensatas ant plokščių ir kontaktų.

Statistika, kurią verta įsidėmėti: IBM duomenys rodo, kad 18–27 °C yra riba, kurią peržengus, dažniausiai pradeda augti gedimų dažnis, net jei įranga formaliai dar patenka į leidžiamą intervalą.

Pasirenkant setpoint’ą, verta orientuotis į patalpoje esančios brangiausios ar kritiškiausios įrangos ribas, ne į vidutinį komforto lygį.

Kaip rasti hot spot’us, dulkes ir kondensacijos požymius?

Dauguma mikroklimato problemų nepasireiškia iš karto. Jos kaupiasi savaitėmis: viena kamera pradeda dažniau užsišaldyti, vienas įrašymo įrenginys perkaista, o priežastis dažnai lieka nepastebėta, kol įranga sugenda.

1. Termovizija. Infraraudonųjų spindulių kamera per kelias minutes parodo, kur patalpoje kaupiasi šiluma, kurios nepastebėsite ranka patikrinę oro temperatūrą prie durų.
2. Rack inlet sensoriai. Matavimas prie paties įrangos įsiurbimo, ne bendroje patalpoje, nes skirtumas tarp šių dviejų taškų gali siekti kelis laipsnius.
3. Elgesio požymiai. Dažni savaiminiai perkrovimai (reboot’ai), sulėtėjęs veikimas ar netikėti gedimai konkrečioje vietoje dažnai signalizuoja lokalų perkaitimą, ne bendrą sistemos problemą.
4. Vizualūs ženklai. Kondensato lašai ant vamzdžių, drėgmės dėmės ar korozijos pėdsakai ant metalinių dalių rodo, kad drėgmė jau viršijo saugią ribą.

Radę hot spot’ą, pirmiausia išbandykite pigiausius sprendimus: perstumkite perforuotą grindų plytelę arčiau įrangos arba pastatykite papildomą lokalų ventiliatorių, kad pagerintumėte oro cirkuliaciją toje vietoje.

Profesionalus patarimas: Jei ta pati vieta perkaista pakartotinai po kelių savaičių, nustokite lopyti simptomą ir pakvieskite specialistą įvertinti oro srautų schemą visoje patalpoje. Dažniausia klaida čia — spręsti tašką, kai problema yra visos patalpos oro judėjimo trajektorija.

Kai lokalūs pataisymai nebeveikia arba hot spot’ai atsiranda vis kitoje vietoje, tai jau signalas, kad reikia inžinerinio sprendimo, ne kosmetinio pataisymo.

Kokie sprendimai realiai valdo mikroklimatą patalpoje?

Sprendimų skalė prasideda nuo paprasto oro srautų pertvarkymo ir baigiasi skysčiu aušinamomis sistemomis. Dauguma patalpų niekada nepasiekia to kraštutinio taško, bet verta žinoti, kur jis yra.

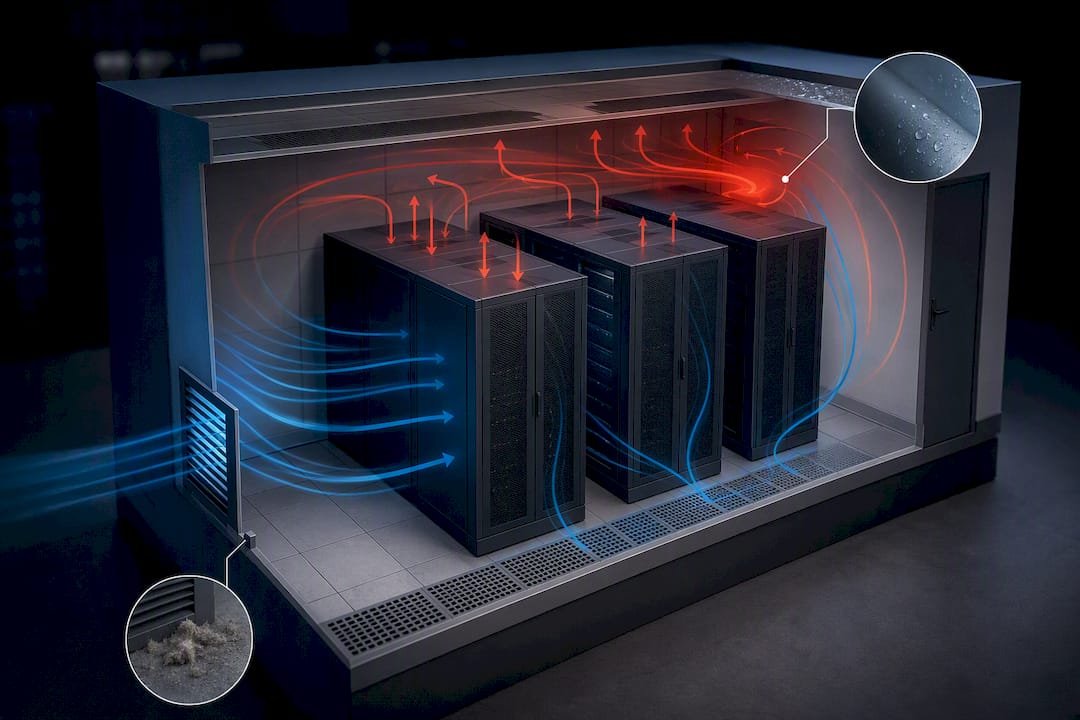

Karštojo ir šaltojo koridoriaus principas (cold-aisle / hot-aisle containment) yra pigiausias ir dažnai efektyviausias žingsnis. Įrangos eilės sustatomos taip, kad šaltas oras patenka iš vienos pusės, o karštas iškrenta iš kitos, neišsimaišydamas. Perforuotos grindų plytelės dedamos tik ten, kur reikia šalto oro, ne visoje patalpoje.

• Sandarios užtvaros tarp karšto ir šalto koridoriaus sumažina oro maišymąsi ir leidžia pakelti bendrą setpoint’ą be rizikos.
• Slėgio skirtumas tarp zonų turi būti kontroliuojamas, kitaip užtvaros neduoda naudos.
• Filtrų klasė turi atitikti patalpos aplinką: statybų aikštelės ar pramoninės zonos šalia reikalauja tankesnio filtravimo, kad dulkės nepasiektų plokščių.

Free-cooling arba ekonomizerių sprendimai (oro arba vandens pagrindu) leidžia naudoti lauko orą aušinimui, kai lauko sąlygos tinka. Berkeley Lab gairės rodo, kad tokie sprendimai geriausiai atsiperka regionuose su vėsesniu klimatu ir tinkamu drėgmės profiliu, nes chillerio apkrova sumažėja reikšmingai be papildomos elektros sąnaudų.

Air management, containment ir free-cooling yra pagrindinės geros praktikos dalys, leidžiančios sumažinti energijos sąnaudas ir valdyti hot spot’us, tačiau kiekvienas sprendimas reikalauja įvertinti ventiliatoriaus galios kompromisą.

Kai patalpoje sukoncentruota labai didelė šilumos apkrova (tanki serverinė, daug įrašymo įrenginių viename spintoje), oro aušinimo nebeužtenka. Tada verta svarstyti tiesioginį skysčio aušinimą (direct liquid cooling) arba bent lokalų oro kondicionierių, dedikuotą tik tai zonai, ne visai patalpai.

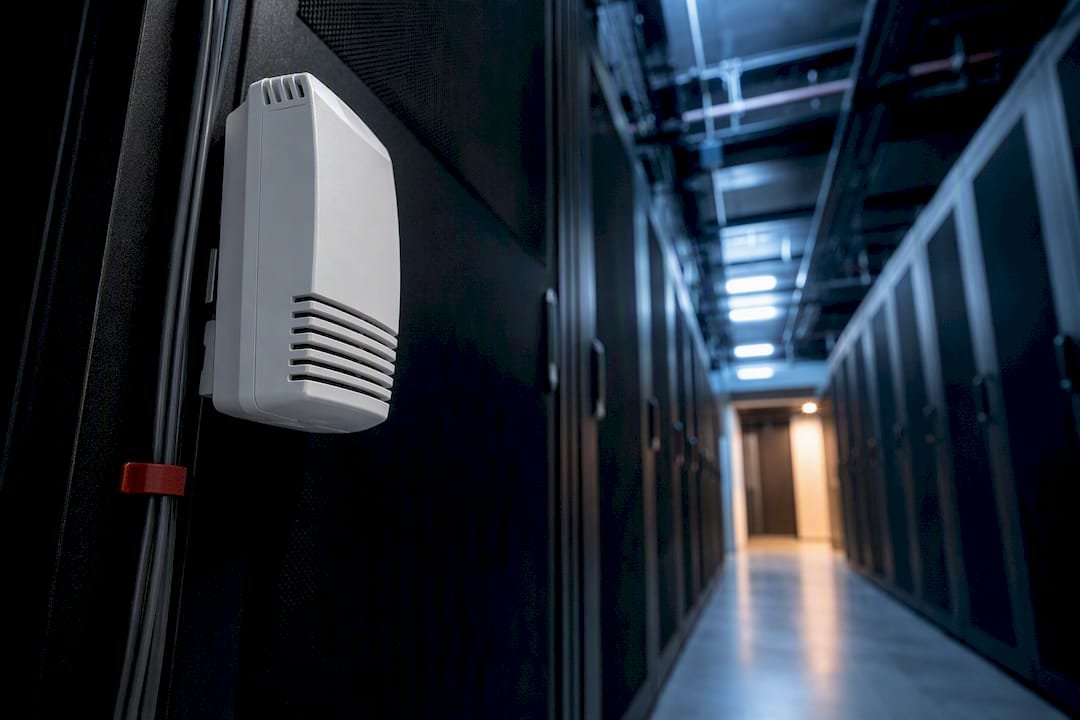

Kur montuoti sensorius ir kaip nustatyti aliarmus?

Sensorių išdėstymas lemia, ar problemą pastebėsite per penkias minutes, ar per penkias dienas. Vienas bendras patalpos jutiklis prie durų dažnai rodo visiškai kitokį skaičių nei tas, kurį realiai “jaučia” įranga.

1. Rack inlet ir room inlet. Matuokite temperatūrą tiesiai prie įrangos įsiurbimo angos, ne tik bendroje patalpoje, nes skirtumas dažnai yra didesnis, nei atrodo.
2. Return oro taškas. Grįžtančio oro temperatūra parodo, kiek šilumos realiai pašalina jūsų vėdinimo sistema.
3. Santykinė drėgmė ir rasos taškas. Abu rodikliai kartu, nes vien RH procentas be temperatūros konteksto nieko nepasako apie kondensacijos riziką.
4. Dulkių dalelės (PM). Ypač aktualu patalpoms šalia statybų ar pramoninių zonų, kur filtrai užsikemša greičiau nei planuota.

Bevieliai sensoriai montuojami greičiau ir nereikalauja kabelių tiesimo, bet priklauso nuo baterijos ir ryšio stabilumo. Laidiniai sensoriai patikimesni ilgalaikėje perspektyvoje, tačiau instaliacija brangesnė ir ilgesnė.

Aliarmų slenksčius verta nustatyti dviem lygiais: įspėjimas prie 25 °C (artėjama prie viršutinės ribos) ir kritinis aliarmas prie 27 °C bei virš jos. Kiekvienam aliarmui turi būti aiškus pirmasis veiksmas: kas gauna pranešimą ir ką jis daro per pirmas 15 minučių.

Istorinių duomenų kaupimas leidžia po kelių mėnesių pamatyti pasikartojančius modelius, pavyzdžiui, temperatūros šuolius tam tikru paros metu, ir koreguoti setpoint’us nelaukiant kito gedimo.

Kokia priežiūra reikalinga kasdien, kas mėnesį ir kasmet?

Priežiūros grafikas be konkrečių datų ir atsakingų asmenų paprastai neveikia. Toliau pateiktas skirstymas pagal dažnumą, kurį galima tiesiog perkelti į kalendorių.

• Kasdien: patikrinti aliarmų žurnalą, patvirtinti, kad temperatūra ir santykinė drėgmė neišėjo iš nustatytų ribų per naktį.
• Kas mėnesį: apžiūrėti ir prireikus pakeisti oro filtrus, patikrinti oro srautų kryptis prie ventiliacijos angų, atlikti vizualią įrangos apžiūrą dėl dulkių ar drėgmės žymių.
• Kas ketvirtį ar metus: atlikti termovizinį patalpos skenavimą, palyginti su ankstesniais rezultatais, parengti pilną ataskaitą su rekomendacijomis kitiems metams.

Profesionalus patarimas: Saugokite kiekvieno patikrinimo įrašą su data, temperatūra ir drėgme, net jei viskas atrodo normalu. Kilus garantiniam ginčui su gamintoju, būtent šie įrašai įrodo, kad patalpa buvo prižiūrima pagal reikalavimus, o ne tik “atrodė gerai”.

Reguliarūs įrašai taip pat leidžia pastebėti lėtą nuokrypį, pavyzdžiui, filtro užsikimšimą, kuris savaitę po savaitės mažina oro srautą, kol galiausiai virsta hot spot’u.

Ką dažniausiai daro blogai net patyrę prižiūrėtojai?

Dažniausia projektavimo klaida, kurią matome, yra šaldymo sistemos parinkimas pagal vidutinę patalpos temperatūrą, ne pagal realią įrangos įsiurbimo temperatūrą. Vidurkis gali rodyti puikų skaičių, kol viena spintos pusė jau kaitina virš ribos. Antra tipiška klaida: sensorius pastatomas ten, kur patogu montuotojui, ne ten, kur jis realiai reikalingas.

Praktikoje sprendimas dažniausiai prasideda nuo vietinės diagnozės: termovizijos, inlet matavimų, tikslų sensorių išdėstymo ir tik po to remonto ar naujos įrangos montavimo. Tai pigiau nei keisti komponentus po gedimo.

— Info

Kaip užsakyti mikroklimato patikrą pas Redpcline

Skirtumas nuo bendro meistro yra tas, kad paslaugos metu gaunama ne tik montavimo, bet ir diagnozės, parodančios, kodėl konkreti vieta patalpoje kelia problemą, o ne tik simptomo paslėpimas.

Paslauga apima mikroklimato patikrą su termovizija, sensorių išdėstymo rekomendacijas ir, jei reikia, patį montavimą: nuo išmaniojo programuojamo termostato iki vėdinimo koregavimo. Kadangi Redpcline taip pat montuoja vaizdo stebėjimo kameras ir kitą jautrią elektroniką, mikroklimato kontrolė patalpoje yra natūrali to paties darbo dalis, ne atskira paslauga. Greitas reagavimas ir aiškios garantijos sąlygos leidžia problemas spręsti operatyviai.

Jei norite pamatyti, kokia įranga papildo tokį sprendimą, apsilankykite Mars Gaming MCMESH ATX puslapyje arba peržiūrėkite visą paslaugų sąrašą ir susisiekite dėl patikros datos.

Šaltiniai

• IBM — Environmental requirements / Recommended temperature range
• Berkeley Lab — Best practices guide for energy-efficient data center design (2025)

Dažniausiai užduodami klausimai

Kokia optimali temperatūra įrangos patalpoje?

Rekomenduojamas diapazonas yra 18–27 °C pagal IBM aplinkos reikalavimus. Kritinei įrangai verta laikytis siauresnio intervalo šios ribos viduje, ne prie kraštų.

Kokia santykinė drėgmė yra saugi elektroninei įrangai?

Saugi riba priklauso nuo temperatūros, nes svarbiausia išvengti rasos taško pasiekimo ant paviršių. Drėgmę reikia stebėti kartu su temperatūra, ne atskirai.

Kaip dažnai reikia tikrinti mikroklimatą įrangos patalpoje?

Aliarmų žurnalą tikrinkite kasdien, filtrus ir oro srautus kas mėnesį, o pilną termovizinį patikrinimą atlikite bent kartą per metus arba kas ketvirtį didesnės apkrovos patalpose.

Ar free-cooling sprendimas tinka bet kuriai patalpai?

Ne visada. Berkeley Lab gairės rodo, kad nauda priklauso nuo vietinio klimato ir drėgmės sąlygų, todėl kiekvieną atvejį verta vertinti atskirai.

Ką daryti pastebėjus kondensatą ant įrangos?

Nedelsiant sumažinkite drėgmę patalpoje ir patikrinkite, ar temperatūros skirtumas tarp paviršiaus ir oro nesukelia rasos taško efekto. Jei problema kartojasi, kvieskite specialistą įvertinti visą vėdinimo schemą.
