ONVIF suderinamumas montuotojams: 4 žingsniai patikrai prieš diegimą

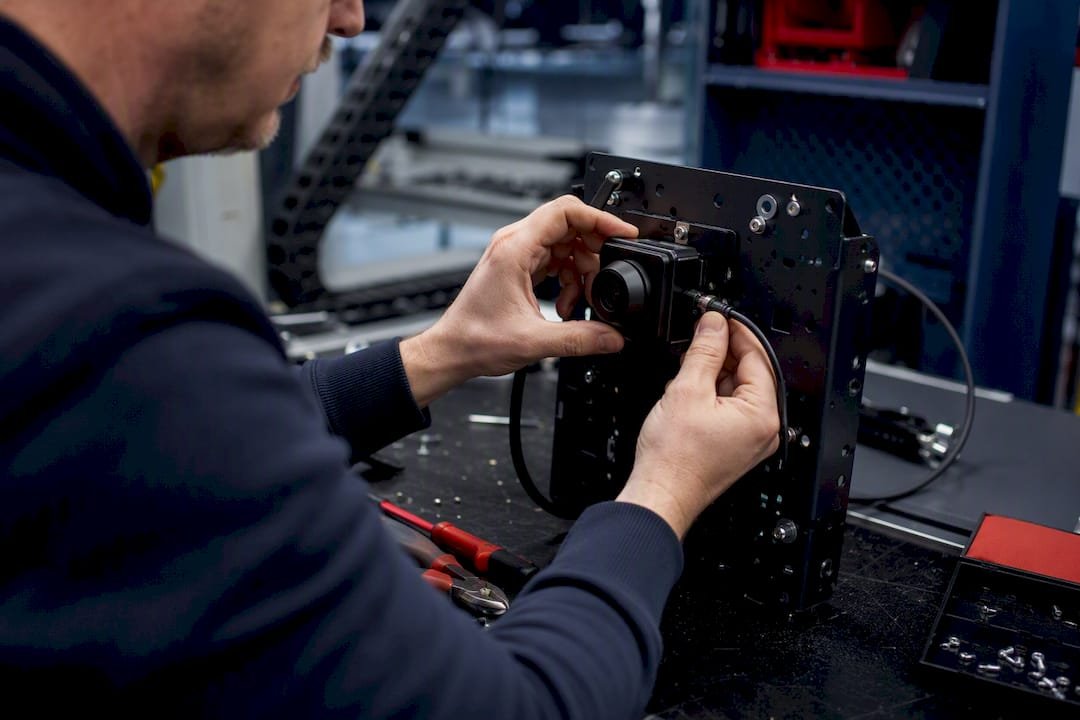

Technikas montuoja tinklo kameros modulį
30
Rgp

Jei kamera ir valdymo programinė įranga palaiko tą patį ONVIF profilį, jos turėtų veikti tarpusavyje be papildomų nustatymų. Bet tai galioja tik tada, kai suderinamumas vertinamas kaip visos sistemos, o ne pavienio modulio savybė. Toliau paaiškinsime, kokie profiliai egzistuoja, kur dažniausiai kyla techninių kliūčių ir kaip suderinamumą patikrinti prieš perkant ar montuojant įrangą.

Trumpai:

  • Tik įrenginiai, turintys pilną tinklo protokolų krūvą ir veikdami tavo tinklo aparatinėje įrangoje, gali būti tikrai suderinami su ONVIF.
  • Perkant ar diegiant įrangą, būtina patikrinti gamintojo konformacijos statusą ir atlikti praktinius testus, o ne tik tikėti specifikacijų lapais.
  • Dauguma problemų kyla dėl tinklo konfigūracijos ar ne iki galo įdiegtų firmware atnaujinimų, o ne dėl pačių įrenginių neatitikimų.
  • Rekomenduojama naudoti testavimo įrankius, kad iš anksto įvertintumėte, ar kameros ir valdymo platforma tikrai palaiko konkretų profilį.
  • Profesionalūs patikros ir diegimo sprendimai leidžia išvengti problemų ir užtikrinti sklandų sistemų veikimą, ypač suderinant senesnę įrangą su naujomis platformomis.

Turinys

Kas yra ONVIF ir kokie yra pagrindiniai profiliai

ONVIF yra atviras pramonės standartas, kuris apibrėžia, kaip IP kameros, vaizdo registratoriai ir valdymo programinė įranga kalbasi tarpusavyje, nepriklausomai nuo gamintojo. Standartą prižiūri ta pati organizacija, Onvif, kuri paskelbia ir prižiūri profilių specifikacijas.

Profiliai yra svarbiausia dalis, kurią reikia suprasti perkant įrangą. Kiekvienas profilis apibrėžia konkretų funkcijų rinkinį, ir jei įrenginys bei klientinė programa palaiko tą patį profilį, jie turėtų veikti kartu be papildomo konfigūravimo, teigia ONVIF.

  • Profile S – skirtas IP vaizdo sistemoms: apima vaizdo srautą, PTZ valdymą, garsą ir daugiaadresį (multicast) siuntimą. Tai dažniausiai naudojamas profilis įprastose stebėjimo sistemose, pagal Profile S specifikaciją.
  • Profile T – naujesnis profilis, apimantis pažangesnius vaizdo kodavimo formatus ir lankstesnį srautų valdymą nei Profile S.
  • Profile G – skirtas vietiniam įrašymui ir peržiūrai, kai vaizdas saugomas pačiame įrenginyje ar tinkliniame registratoriuje.
  • Profile D – naudojamas praėjimo kontrolės ir durų valdymo įrenginiams.
  • Profile M – skirtas metaduomenų ir analitikos integracijai, dažnas dirbtinio intelekto pagrindu veikiančiose sistemose.

Kai kamera palaiko kelis profilius vienu metu, tai reiškia didesnį lankstumą: tą pačią kamerą galima integruoti tiek su senesne VMS sistema, kuri supranta tik Profile S, tiek su naujesne platforma, reikalaujančia Profile T. Tačiau profilio pavadinimas dar nereiškia, kad visos jo funkcijos veikia vienodai gerai. ONVIF politikoje kiekviena funkcija pažymėta kaip privaloma arba sąlyginė, todėl kartais reikia patikrinti ne tik profilio numerį, bet ir konkrečią savybę, kurios jums reikia.

Kodėl ONVIF suderinamumas yra sistemos, o ne modulio savybė

Čia slypi dažniausiai nesuprantama dalis. ONVIF nėra funkcija, kurią galima „įjungti“ bet kuriame kameros komponente. Ji reikalauja pilnos tinklo protokolų krūvos, veikiančios ant procesoriaus, gebančio apdoroti HTTP užklausas, autentifikaciją ir XML struktūrizuotus pranešimus.

IP moduliai su integruotu sistemos lustu (SoC) tokią krūvą turi ir gali savarankiškai vykdyti ONVIF komunikaciją. FPC arba USB tipo moduliai, dažnai naudojami kompaktiškuose ar pigesniuose sprendimuose, tokios nepriklausomos tinklo implementacijos neturi, nurodo techninė analizė apie ONVIF ir modulių sąsajas. Jie priklauso nuo pagrindinio įrenginio, prie kurio yra prijungti, ir jei tas įrenginys neturi ONVIF palaikymo, modulis pats savaime ONVIF suderinamas nebus, nepriklausomai nuo to, ką rašo gamintojo lankstinukas.

Praktiškai tai reiškia du sprendimų kelius. Pirma, rinktis kameras su IP moduliu, kuriame ONVIF veikia „iš dėžutės“. Antra, jei projektas jau naudoja FPC ar USB tipo modulius, reikalingas galinis apdorojimo įrenginys arba tinklo konverteris, kuris paima žaliavinį vaizdo srautą ir jį transformuoja į ONVIF suderinamą tinklo paslaugą. Tai brangesnis ir sudėtingesnis sprendimas, tačiau kai kuriose situacijose vienintelis būdas integruoti jau turimą įrangą su nauja valdymo platforma.

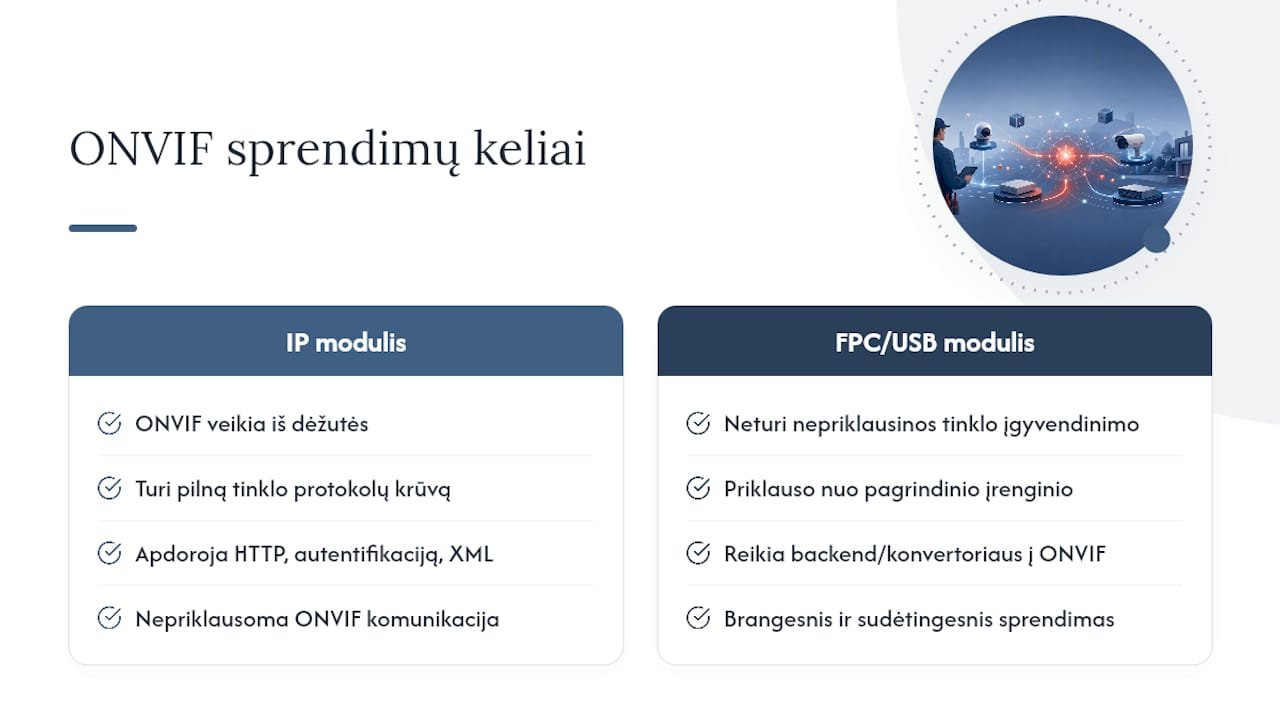

ONVIF suderinamumo kelių diagrama

Ši architektūrinė detalė tiesiogiai veikia pirkimo sprendimą. Perkant vien pagal specifikacijų lapą, lengva praleisti, ar ONVIF palaikymas įgyvendintas modulio, ar viso įrenginio lygmenyje, aiškina gilesnė techninė apžvalga.

Kaip patikrinti ONVIF suderinamumą prieš diegimą

Suderinamumo patikra neturėtų būti spėjimas. Yra keturi konkretūs žingsniai, kuriuos verta atlikti prieš montuojant sistemą arba prieš perkant naują kamerą esamai infrastruktūrai.

  1. Patikrinkite gamintojo dokumentaciją ir konformacijos statusą. ONVIF conformance reiškia, kad produktas oficialiai užregistruotas kaip atitinkantis konkretų profilį, ir tai galima patikrinti ONVIF conformance registre. Jei įrenginio nėra registre, gamintojo teiginys apie „ONVIF palaikymą“ lieka nepatvirtintas.
  2. Prijunkite įrenginį per testavimo įrankį. Atviro kodo programa ONVIF Device Manager arba jūsų naudojama VMS leidžia iškart pamatyti, kokį profilį kamera skelbia ir kokias funkcijas realiai perduoda.
  3. Patikrinkite tinklo prievadus ir programinės aparatinės įrangos (firmware) versiją. Paprastai ONVIF bendravimui naudojamas standartinis prievadas, tačiau jis gali būti keičiamas gamintojo; pasenusi firmware versija taip pat gali neatitikti naujesnio profilio reikalavimų.
  4. Jei profilis nerandamas arba trūksta funkcijų, pirmiausia atnaujinkite firmware, tada patikrinkite VMS suderinamumo sąrašą, o jei problema išlieka, apsvarstykite galinio apdorojimo įrenginį.

Profesionalus patarimas: Prieš perkant didelę kamerų partiją, patikrinkite vienos kameros suderinamumą su jūsų konkrečia VMS versija realiomis sąlygomis, o ne tik pagal specifikacijų lentelę. Skirtumas tarp „palaiko Profile S“ ir „realiai perduoda visas Profile S funkcijas su jūsų programine įranga“ kartais būna didelis.

Dažniausios suderinamumo problemos ir kaip jas spręsti

Dauguma diegimo metu iškylančių problemų kartojasi iš projekto į projektą, ir daugumą jų galima išspręsti be naujos įrangos.

  • Uždaryti prievadai ar užkarda (firewall). Jei kamera nematoma tinkle per ONVIF, pirmiausia patikrinkite, ar prievadas 80 (arba gamintojo nurodytas alternatyvus prievadas) neuždarytas maršrutizatoriuje ar tinklo saugos politikoje.
  • Pasenusi firmware versija. Senesnės kameros versijos dažnai palaiko tik ankstesnę ONVIF specifikaciją. Atnaujinimas paprastai išsprendžia dalį funkcijų neatitikimų, tačiau labai senoms kameroms atnaujinimas gali būti nebeprieinamas.
  • Profilių neatitikimas. Kai kamera palaiko Profile S, o VMS sistema reikalauja Profile T, dalis funkcijų (pavyzdžiui, pažangesni vaizdo kodekai) tiesiog neveiks, net jei bazinis ryšys užsimezga.
  • ONVIF neveikia, bet RTSP srautas rodomas. Tai dažnas atvejis, kai kamera turi veikiantį medijos srautą, tačiau valdymo sluoksnis sugedęs ar netinkamai sukonfigūruotas. ONVIF ir RTSP atlieka skirtingas funkcijas: RTSP transliuoja vaizdą, o ONVIF valdo integraciją ir įrenginio nustatymus, paaiškina palyginimas tarp abiejų protokolų. Tokiu atveju RTSP jungtis gali laikinai išspręsti vaizdo peržiūros problemą, kol sutvarkoma ONVIF konfigūracija.

Techninė kamerų duomenų bazė, tokia kaip Cctv-database, gali padėti iš anksto palyginti konkrečių modelių palaikomus protokolus prieš priimant sprendimą.

Redpcline praktika: kaip užtikriname ONVIF suderinamumą diegimuose

Prieš kiekvieną diegimą Redpcline komanda tikrina tris dalykus: kokį profilį realiai palaiko kamera (ne tik ką skelbia specifikacija), ar firmware versija atitinka naujausius reikalavimus, ir kaip tinklo architektūra (maršrutizatoriai, VLAN, prievadai) paveiks ryšį su jūsų VMS ar NVR sistema.

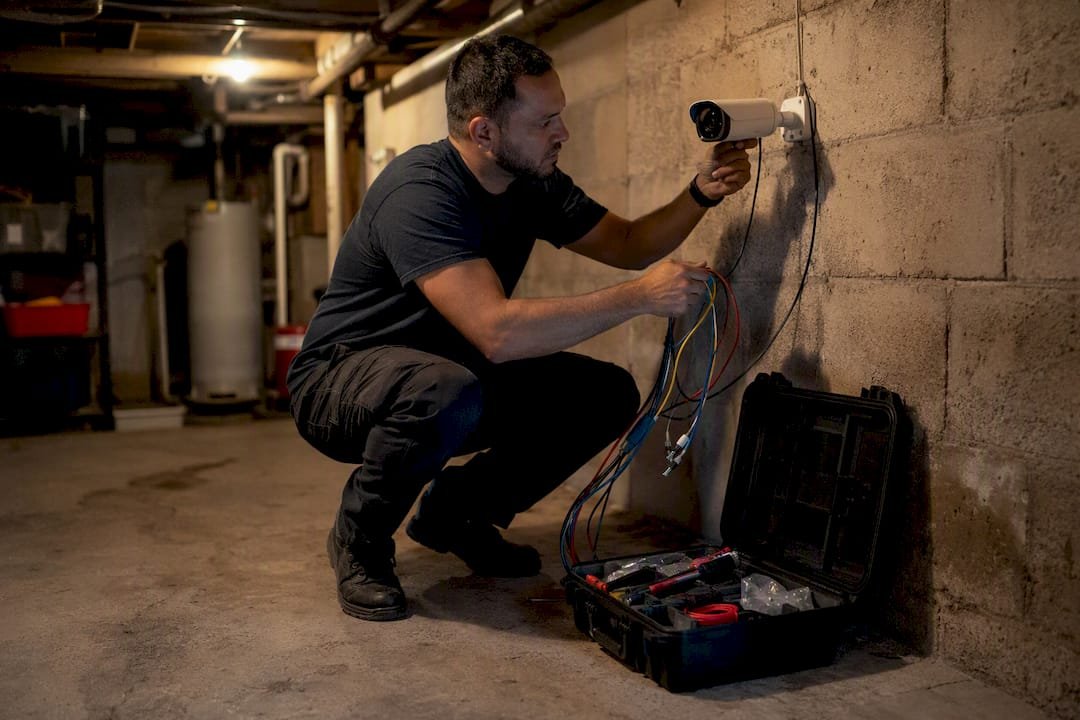

Rankos tikrina IP kameros tinklo ryšį

Kai projektas naudoja FPC ar USB tipo modulius, dažnai rekomenduojame arba pereiti prie kameros su integruotu IP moduliu, arba pridėti galinio apdorojimo įrenginį, kuris užtikrina realų ONVIF palaikymą, o ne tik gamintojo pažadą. Tai sumažina riziką, kad sistema veiks fragmentiškai, dalis kamerų bus matomos, o dalis ne.

Mūsų paslaugos apima suderinamumo testavimą prieš montavimą, patį montavimą, garantinį aptarnavimą ir greitą pagalbą, jei po diegimo iškyla klausimų dėl integracijos su jau turima vaizdo stebėjimo infrastruktūra.

Ką iš tikrųjų reikia žinoti apie ONVIF suderinamumą

Rinkoje vyrauja klaidingas įsitikinimas, kad „ONVIF palaikymas“ yra binarinė savybė, kurią kamera arba turi, arba neturi. Realybėje tai spektras: viena kamera gali puikiai palaikyti Profile S, bet visiškai ignoruoti Profile T funkcijas, o kita gali skelbtis ONVIF suderinama vien todėl, kad atsako į pagrindinę „ping“ užklausą, neteikdama nė vienos realios profilio funkcijos.

Didžiausia klaida, kurią matau pirkėjų ir net kai kurių integratorių elgesyje, yra pasitikėjimas specifikacijų lapu be praktinio patikrinimo. Antra dažna klaida: manoma, kad problema visada kameroje, kai iš tiesų dažniausiai kalta tinklo konfigūracija arba VMS pusės profilio nustatymas.

Jei ko nors turėtumėte imtis pirmiausia, tai būtų ne naujos kameros pirkimas, o esamos sistemos audito atlikimas: kokį profilį realiai naudoja kiekvienas įrenginys ir ar VMS platforma šį profilį pilnai palaiko. Dažnai paaiškėja, kad problema išsprendžiama firmware atnaujinimu, o ne nauja įranga.

— Info

Užsisakykite ONVIF suderinamumo patikrą ir montavimą

Vietoj to, kad bandytumėte savarankiškai derinti kameras, VMS ir tinklo nustatymus bandymų ir klaidų metodu, Redpcline atlieka pilną suderinamumo auditą prieš montavimą, taip išvengiant situacijos, kai po instaliacijos paaiškėja, jog pusė kamerų nerodomos valdymo sistemoje.

Redpcline

Statybų aikštelėms siūlome ir kamerų nuomą su jau patikrinta ONVIF konfigūracija, todėl objekte nereikia gaišti laiko derinant protokolus. Namų ir verslo savininkams rekomenduojame pradėti nuo vaizdo stebėjimo kamerų asortimento apžvalgos arba tiesiog susisiekti su mūsų komanda dėl esamos sistemos patikros. Jei jau turite kamerų, bet jos „nesikalba“ su naujuoju registratoriumi, tikėtina, kad problema sprendžiama per valandą, o ne perkant naują įrangą. Paskambinkite arba užpildykite užklausą paslaugų puslapyje ir gaukite konkretų sprendimo planą per artimiausią darbo dieną.

Šaltiniai

Detalią profilių specifikaciją rasite ONVIF profilių puslapyje ir Profile S aprašyme. Konformacijos statusą tikrinkite per Conformance FAQ, o praktiniam testavimui naudokite ONVIF Device Manager arba kitus atvirojo kodo klientus.
