UPS apsaugos sistemoms: kaip pasirinkti ir įrengti

Taip, UPS reikalingas beveik visoms stebėjimo ir apsaugos sistemoms. Vaizdo kameroms, signalizacijoms ir prieigos valdymui elektros dingimas reiškia aklą zoną tiksliai tada, kai apsauga svarbiausia. Paprastoms buto ar sandėlio sistemoms dažnai pakanka Line‑Interactive tipo UPS, o serverinėms, duomenų centrams ar didesniems objektams, kur kiekviena kadrų sekundė turi reikšmės, rekomenduojamas Online (double conversion) sprendimas. Sudėtingesniam projektui verta pasitarti su elektriku ar sistemų integratoriumi.

Trumpai:

• Jei naudojate vaizdo stebėjimo ar saugos sistemas, būtina naudoti UPS, nes elektros dingimas gali sukelti sistemų neveikimą.
• Standartinis Line‑Interactive UPS yra pakankamas mažiems objektams, o kritinėms sistemoms geriausiai tinka Online (double conversion) sprendimas.
• Galingumo skaičiavimas turi būti atliekamas remiantis viso prijungto įrangos vardine galia VA, įvertinant galios koeficientą ir pridėtiną rezervą.
• UPS montavimas turi atitikti Lietuvos standartus ir būti atliktas kvalifikuoto elektriko su tinkamu projektinės dokumentacijos parengimu ir papildomais saugos reikalavimais.
• Baterijų priežiūra ir keitimas yra būtinas, nes išsenkančios baterijos gali smarkiai sumažinti autonomijos laiką ir veikia kaip sistema saugumo garantas.

Turinys

• Pagrindiniai UPS tipai ir kurį rinktis apsaugos sistemoms
• Kaip apskaičiuoti UPS galingumą ir autonominį laiką
• Kokie standartai reglamentuoja UPS instaliaciją Lietuvoje
• Kaip prižiūrėti UPS bateriją ir kada ją keisti
• Kaip integruoti UPS su CCTV, signalizacija ir prieigos valdymu
• Kaip diagnozuoti tipines UPS gedimų priežastis
• Kokie elektromagnetinio atsparumo reikalavimai keliami UPS apsaugos sistemose
• Kur ir kaip įrengti UPS, kad jis veiktų patikimai
• Kaip patikrinti, ar UPS apsaugos sistema realiai veikia
• Redpcline perspektyva: kaip projektuojame UPS sprendimus apsaugos sistemoms
• Kaip Redpcline padeda įrengti tinkamą UPS sprendimą
• Šaltiniai
• Dažniausiai užduodami klausimai

Pagrindiniai UPS tipai ir kurį rinktis apsaugos sistemoms

Rinkoje egzistuoja trys pagrindiniai UPS tipai, ir jų skirtumas nulemia, ar kamera veiks per trikdį, ar tiesiog užšaldys vaizdą kelias sekundes ilgiau, nei norėtumėte. Standby, Line‑Interactive ir Online (double conversion) skiriasi tuo, kaip greitai ir kaip švariai jie reaguoja į elektros tinklo problemas.

• Offline (Standby) veikia paprasčiausiai: elektra teka tiesiai iš tinklo, o UPS įsijungia tik nutrūkus tiekimui. Perjungimo laikas siekia kelias milisekundes, kas paprastai netrikdo Wi‑Fi kameros, bet gali sukelti trumpą triktį jautresnei įrangai.
• Line‑Interactive papildomai stabilizuoja įtampą ir taisyklingiau reaguoja į šuolius tinkle. Tai daugumos namų ir mažų verslų CCTV sistemų aukso vidurys.
• Online (double conversion) nuolat konvertuoja įtampą iš AC į DC ir atgal į AC, todėl perjungimo laikas lygus nuliui, o įtampa išlieka švari net esant dideliems tinklo trikdžiams.

Paprastai lauko Wi‑Fi kamerai su baterija Offline UPS gali pasirodyti perteklinis. Tačiau profesionalioms IP kameroms su aktyviu PFC (galios koeficiento korekcijos) maitinimo blokais Standby ar prastesnis Line‑Interactive gali sukelti nestabilų veikimą, nes tokia elektronika reaguoja į UPS generuojamos bangos formą. Čia Online sprendimas dažnai rekomenduojamas.

Kaip apskaičiuoti UPS galingumą ir autonominį laiką

Dažniausia klaida diegiant UPS apsaugos sistemai yra sumaišyti vatus (W) su voltamperais (VA). Tai lemia, kad įsigytas UPS pasirodo per mažas, kai tik prijungi visą įrangą.

1. Susumuokite visų prietaisų vardinę galią vatais – kamerų, registratoriaus, signalizacijos centro, maršrutizatoriaus.
2. Padalinkite iš cosφ (galios koeficiento, dažniausiai 0,6–0,8 paprastesnei elektronikai), kad gautumėte VA. Dauguma klaidų kyla tiesiog dėl neteisingo VA/W konvertavimo ir netikslaus cosφ pritaikymo.
3. Pridėkite 20–30 % saugos rezervą – tai leidžia plėsti sistemą papildomomis kameromis ateityje be UPS keitimo.
4. Apskaičiuokite baterijos talpą pagal norimą autonomijos laiką minutėmis ar valandomis.

Pavyzdys: jei CCTV sistema (8 kameros, registratorius, maršrutizatorius) sunaudoja 250 W, su cosφ 0,7 tai virsta apie 357 VA.

Profesionalus patarimas: jei planuojate objektą plėsti (dar 4–6 kameras per metus), rinkitės UPS su galimybe prijungti išorinį baterijų banką – tai leidžia pratęsti veikimo laiką neperkant naujo įrenginio, tačiau tokiu atveju įkrovos grandinę reikia perprojektuoti pagal gamintojo rekomendacijas.

Kokie standartai reglamentuoja UPS instaliaciją Lietuvoje

UPS nėra tik dėžė su baterija. Teisiškai jis priskiriamas elektros įrenginiui, todėl jo montavimui taikomi tie patys reikalavimai, kaip ir bet kuriai kitai elektros instaliacijos daliai.

Lietuvoje UPS sistemoms taikomi LST EN IEC 62040 serijos standartai, Elektros įrenginių įrengimo taisyklės (EĮĮT) ir LST EN IEC 60364, o įtampos stabilumui aktualus ir LST EN 50160. Montavimo darbus turėtų atlikti kvalifikuotas elektrikas, nes jam priskirta atsakomybė už PE laidininko tęstinumą, saugiklių selektyvumą ir tinkamai suformintą dokumentaciją.

Svarbu: elektrikas gali prijungti UPS prie kintamosios srovės (AC) tinklo, bet negali savavališkai keisti UPS vidinių valdiklių parametrų ar baterijų tipo be gamintojo nurodymų – tai lieka integratoriaus ar gamintojo techninio serviso kompetencija.

Praktiniai reikalavimai, kuriuos verta įtraukti į projektą:

• UPS derinimas su viršįtampių apsauga (SPD) pagal atskirą standartą, o selektyvumas ir bypass jungtys turi būti numatyti jau projektavimo etape.
• Baterijų sauga: ventiliacija, atitrūkimas nuo degių medžiagų, tinkama laikymo temperatūra.
• Serverinėms ir didesnėms instaliacijoms – suderinimas su technik požiarnej ochrany sprendimais, nes švino ar Li‑ion baterijos gedimo atveju kelia gaisro riziką.
• Pilna projekto dokumentacija: skaičiavimai, schema, atsakingo elektriko parašas.

Kaip prižiūrėti UPS bateriją ir kada ją keisti

UPS, kuris „stovi ir laukia“ trikdžio, be priežiūros dažnai išduoda tiksliai tuo momentu, kai jo labiausiai reikia. Todėl profilaktinė priežiūra nėra formalumas, o realaus veikimo garantija.

• Pirmasis techninis aptarnavimas rekomenduojamas po 20 000 darbo valandų, toliau – ne rečiau kaip kartą per metus.
• Tipiniai darbai: iškrovos testai, vidinės baterijos varžos matavimas, ventiliatorių ir kondensatorių būklės patikra.
• Švino (AGM) baterijas paprastai reikia keisti kas 3–5 metus, Li‑ion tipo – kas 6–8 metus, tačiau tikslus intervalas priklauso nuo aplinkos temperatūros ir apkrovos ciklų.
• Reguliari priežiūra reikšmingai sumažina netikėtų gedimų riziką ir pratęsia visos sistemos tarnavimo laiką.

Ekonomiškai tai atsiperka greitai: baterijos keitimas kainuoja dešimtis kartų mažiau nei prarastas vaizdo įrašas iš įsilaužimo momento arba stebėjimo sistemos „aklas“ langas, kol technikas atvyksta į vietą.

Kaip integruoti UPS su CCTV, signalizacija ir prieigos valdymu

Ne visa įranga objekte turi vienodą prioritetą UPS galioje. Registratorius, vaizdo stebėjimo kameros, signalizacijos centralė ir tinklo įranga turi būti pirmoje eilėje – jie palaiko pačią stebėjimo ir aptikimo funkciją. Papildomi elementai, tokie kaip apšvietimas ar ekranai, gali likti antraeiliai.

• Kameros su aktyviu PFC (galios koeficiento korekcija) reikalauja švarios sinusinės bangos, todėl joms tinka Line‑Interactive su gera bangos forma arba Online UPS, o ne pigus Offline modelis su laiptuota banga.
• Bypass režimas leidžia UPS „apeiti“ save techninės priežiūros metu, nenutraukiant maitinimo – tai turi būti numatyta projekte iš anksto.
• Objektuose su generatoriumi ar saulės elementais UPS veikia kaip tiltas: jis palaiko sistemą per kritinį perjungimo laiką, o ilgalaikiam veikimui be tinklo reikalingas generatorius, nes UPS tam nėra skirtas.

Profesionalus patarimas: UPS vietą planuokite tuo pačiu etapu, kaip ir kamerų išdėstymą, ne po to – ventiliacija ir prieiga prie skydinės vėliau tampa problema, kurią sunku pataisyti be papildomų darbų.

Kaip diagnozuoti tipines UPS gedimų priežastis

Dažniausia problema, su kuria susiduria apsaugos sistemų savininkai, yra „netikras“ trikdys: UPS rodo klaidą, bet tinklo įtampa iš tikrųjų yra normali. Tai dažniausiai reiškia, kad UPS jautrumo slenkstis sureguliuotas per aukštai arba sensoriai paseno.

Kita tipinė situacija – trumpas pyptelėjimas ir persijungimas į baterijos režimą kelis kartus per dieną. Priežastis dažniausiai slypi ne UPS gedime, o tinkle: kaimyninis pramoninis įrenginys sukelia įtampos šuolius, kuriuos UPS teisingai fiksuoja kaip trikdį. Sprendimas – ne UPS keitimas, o įtampos stabilizatoriaus ar atskiro maitinimo kontūro įrengimas kritinei įrangai.

Trumpėjanti baterijos autonomija (pvz., vietoj 25 minučių sistema veikia tik 8) beveik visada reiškia baterijos senėjimą, o ne UPS elektronikos gedimą. Tai patikrinama iškrovos testu, kuris parodo tikrąją likutinę talpą, ne tik nominalią.

Sudėtingesnė, bet reta problema – UPS ir aktyvaus PFC kameros maitinimo bloko nesuderinamumas, kai UPS bangos forma sukelia kameros maitinimo bloko klaidas ar perkaitimą. Tai atpažįstama iš pasikartojančių kameros perkrovimų tiksliai tada, kai sistema veikia baterijos režimu. Sprendimas – pereiti nuo Offline ar prastesnio Line‑Interactive prie tikro sinusinės bangos Online UPS.

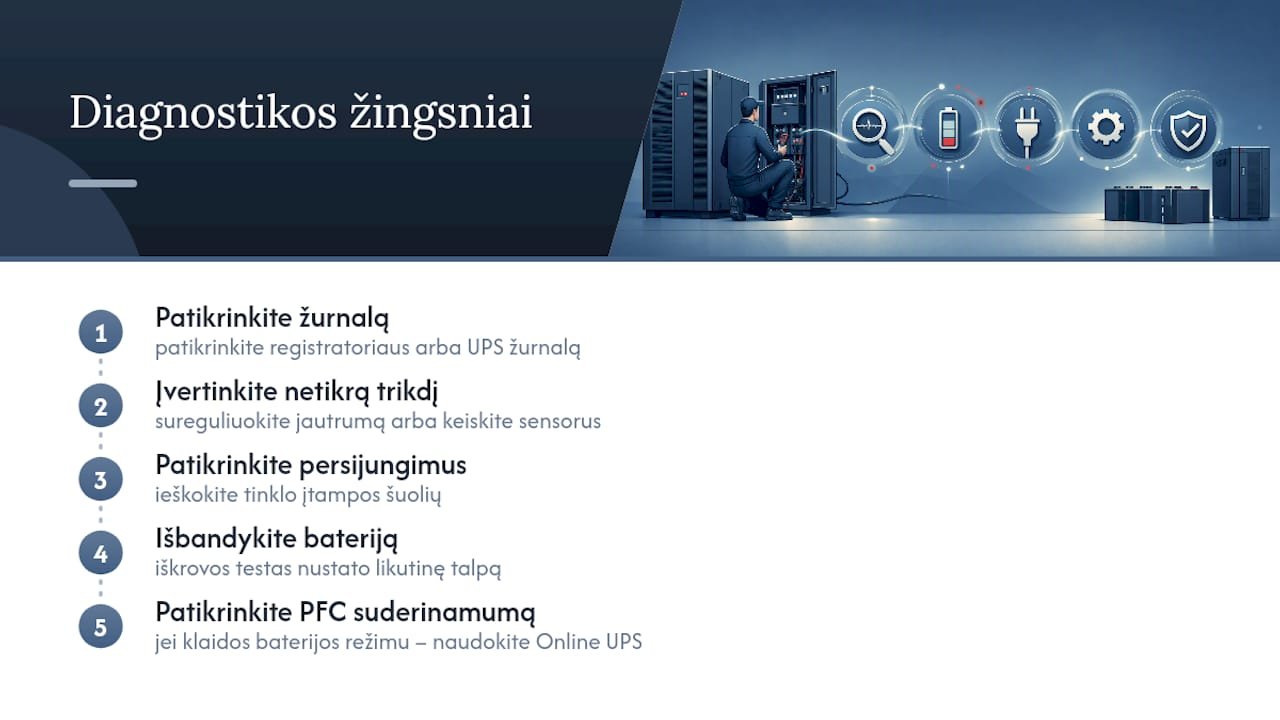

Visais atvejais pirmas žingsnis yra registratoriaus ar UPS valdymo programinės įrangos žurnalo patikra – dažniausiai ji tiksliai parodo, kada ir kiek kartų įvyko persijungimas, o tai leidžia atskirti tinklo problemą nuo įrangos gedimo.

Kokie elektromagnetinio atsparumo reikalavimai keliami UPS apsaugos sistemose

Apsaugos sistemų aplinka nėra tipinis biuras. Kameros dažnai montuojamos šalia elektros skydų, liftų šachtų ar pramoninės įrangos, kur elektromagnetinių trikdžių lygis gerokai didesnis nei įprastame patalpos kampe.

UPS, skirtas apsaugos sistemai, turėtų turėti pakankamą atsparumą elektromagnetiniams trikdžiams (EMC), kad radijo dažnio triukšmas iš greitkelio ryšio anteninių sistemų ar galingų variklių nesukeltų klaidingo persijungimo į baterijos režimą. Tai ypač aktualu prie vartų automatikos ar praėjimo kontrolės skaitytuvų, kur elektros variklių paleidimas generuoja trumpus, bet stiprius impulsus.

Gedimų valdymo požiūriu svarbu, kad UPS turėtų aiškų signalizavimo mechanizmą apie savo būseną. Tai reiškia SNMP ar sausojo kontakto išvestį, kuri perduoda pranešimą apie baterijos režimą, žemą baterijos lygį ar perkrovą tiesiai į signalizacijos centralę arba stebėjimo programinę įrangą. Be tokios grįžtamosios sistemos, UPS gedimas gali likti nepastebėtas savaitėmis, kol sistemos savininkas pastebi, kad kameros neveikė per įsilaužimą.

Praktiškai tai reiškia, kad renkantis UPS apsaugos sistemai, verta žiūrėti ne tik į galingumą, bet ir į tai, ar prietaisas turi tinkle integruojamą valdymo sąsają. Tai leidžia UPS būseną stebėti kartu su kitais apsaugos sistemos elementais vienoje valdymo aplinkoje, o ne atskirai patikrinti kiekvieną prietaisą fiziškai.

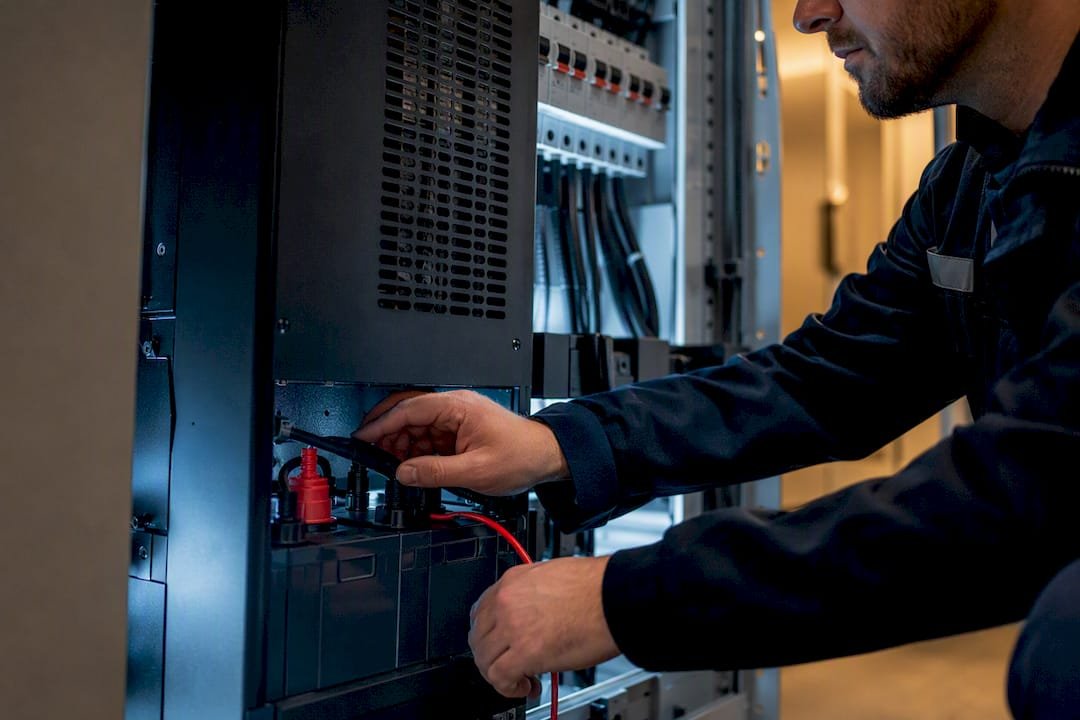

Kur ir kaip įrengti UPS, kad jis veiktų patikimai

UPS vieta objekte nulemia jo tarnavimo laiką ne mažiau, nei paties prietaiso kokybė. Baterijos yra jautriausia UPS dalis, ir jų senėjimo greitis tiesiogiai priklauso nuo aplinkos temperatūros.

Idealus UPS montavimo aplinkos temperatūros diapazonas yra 15–25 laipsniai Celsijaus. Kiekvieni papildomi 10 laipsnių virš šios normos gali perpus sutrumpinti švino baterijos tarnavimo laiką, todėl UPS palėpėje, garaže ar prie šildymo prietaiso yra rizikingas sprendimas, net jei elektroniniu požiūriu jis veikia be trikdžių.

Drėgmė yra antra rizika, ypač lauko skydinėse ar pusiau atvirose patalpose. UPS ir baterijos turi būti IP klasės korpuse arba sausoje, vėdinamoje patalpoje, atskirtoje nuo kondensato susidarymo zonų. Vibracija tampa svarbi pramoninėse patalpose ar prie vartų automatikos mechanizmų – nuolatinis mechaninis judesys ilgainiui atlaisvina baterijos kontaktus ir gali sukelti klaidingus jungčių pranešimus.

Ventiliacija dažnai nuvertinama labiausiai. UPS veikimo metu generuoja šilumą, ir uždaroje spintoje be oro judėjimo temperatūra viduje gali būti 10–15 laipsnių aukštesnė nei patalpoje. Tai tiesiogiai paspartina baterijos degradaciją.

Todėl racionaliausia UPS vietą planuoti tuo pačiu metu, kaip ir visos apsaugos sistemos elektros skydinę – ne kaip papildomą dėžę, primontuotą prie sienos po to, kai visa kita įranga jau įrengta.

Kaip patikrinti, ar UPS apsaugos sistema realiai veikia

Naujai įrengto UPS patikimumas negali būti tikrinamas vien pagal etiketę ant korpuso. Reikalingas realus funkcinis testas, kuris parodo, ar sistema atlaikys tikrą elektros dingimą, o ne tik teoriškai atitinka specifikaciją.

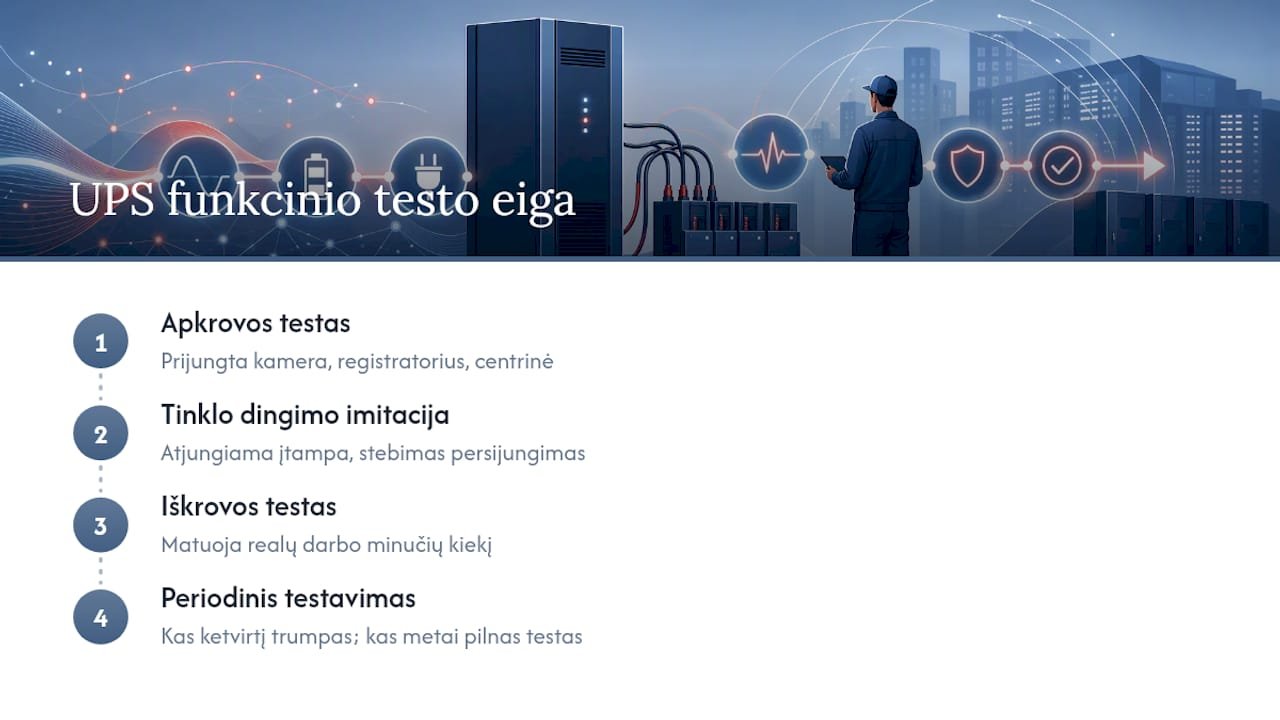

Standartinė testavimo procedūra apima kelis etapus. Pirma, atliekamas apkrovos testas – prijungiama visa numatyta įranga (kameros, registratorius, signalizacijos centralė) ir tikrinama, ar UPS stabiliai tiekia įtampą ilgesnį laiką be perkaitimo. Antra, imituojamas tinklo dingimas: elektros tiekimas atjungiamas dirbtinai, ir stebima, per kiek laiko sistema persijungia į baterijos režimą ir ar vaizdo įrašymas nenutrūksta.

Trečias žingsnis – iškrovos testas, kurio metu matuojama, kiek realiai minučių UPS palaiko apkrovą, palyginti su gamintojo skelbiamu autonomijos laiku. Naujam UPS šis skaičius turėtų atitikti specifikaciją su nedidele nuokrypa; senstančiai baterijai atotrūkis dažnai siekia 30–50 %.

Periodinis testavimas po instaliacijos taip pat svarbus. Rekomenduojama kartą per ketvirtį atlikti trumpą (kelių minučių) atjungimo testą, o kartą per metus – pilną iškrovos testą kartu su technine priežiūra. Tai leidžia laiku pastebėti baterijos degradaciją, kol ji nesukėlė realaus sistemos gedimo įsilaužimo ar gaisro metu, kai UPS patikimumas svarbiausias.

Redpcline perspektyva: kaip projektuojame UPS sprendimus apsaugos sistemoms

UPS parinkimas apsaugos sistemai retai yra vien apie galingumą. Dažniau tai klausimas, kokia rizika jums svarbiausia: kelių sekundžių vaizdo trūkis ar visiška sistemos akluma per įsilaužimą. Redpcline projektuoja sprendimus atsižvelgdama į konkretų objektą, ne standartinį šabloną – vienam sandėliui reikia paprasto Line‑Interactive, kitam su jautria elektronika reikia Online UPS su rezervine baterija.

Klientas gauna pilną ciklą: apkrovos skaičiavimą, montavimo paslaugas, dokumentaciją ir garantiją. Tai reiškia, kad UPS integruojamas ne kaip atskiras priedas, o kaip signalizacijos ir vaizdo stebėjimo sistemos dalis nuo pirmos projekto dienos.
